Tutorial PLC : Perangkat Dasar Masukan pada Otomasi Industri

Di sini saya tidak akan membahas apa itu sistem otomasi industri secara harfiah. Saya akan lebih banyak mengulas penerapan dan hal – hal apa saja yang terdapat dalam sistem otomasi industri. Sebagian besar sistem otomasi industri menggunakan kendali elektrik di dalamnya yang dapat diilustrasikan seperti pada gambar berikut.

Blok Otomasi Industri

Sistem pengendalian pada otomasi industri dibagi menjadi 3 bagian besar yaitu kelompok masukan (input), kelompok logika (logic) dan kelompok keluaran output). Dalam artikel ini hanya akan dibahas tentang kelompok masukan, sedangkan kelompok yang lain dibahas pada artikel selanjutnya.

Perangkat Masukan Dasar

Perangkat masukan adalah sebuah perangkat keras yang digunakan sebagai pemberi signal atau pemicu kepada sistem kendali. Perangkat masukan berfungsi sebagai pemberi perintah berupa signal elektrik kepada perangkat logika. Perangkat ini bekerja dengan menyambungkan atau memutuskan aliran arus dalam sirkuit elektrik, dan mengirimkan sinyal ke perangkat kontrol. Perangkat masukan dibagi menjadi 2 bagian utama yaitu Masukan Digital dan maukan Analog. Masukan Digital adalah perangkat masukan yang memiliki kondisi On/Off, 1/0 atau High/Low. Sedangkan masukan Analog adalah perangkat yang memiliki nilai lebih rinci seperti seberapa besar, seberapa tinggi, seberapa cepat dan lainnya. Kali ini saya batasi bahwa kita hanya akan membahas perangkat masukan digital. Perangkat masukan digital yang paling umum digunakan adalah berupa Operation Switch dan Detection Switch.

1. Operation Switch

Operation Switch adalah sakelar yang dioperasikan oleh manusia seperti operator di pabrik. Sakelar ini paling umum ditemui pada perangkat semi otomatis hingga perangkat otomatis dalam sistem otomasi industri. Awalnya switch ini memiliki minimal satu kontak yang berfungsi sebagai penyambung atau pemutus arus listrik. Kontak tersebut adalah Kotak NO (Normally Open) atau Kontak NC (Normally Closed). Namun saat ini beberapa switch memiliki dua jenis kontak ini. Kontak NO memiliki kondisi awal terbuka hingga switch DIAKTIFKAN. Pada saat itu, kontak akan menutup dan menyambungkan suatu sirkuit elektrik. Kontak NC memiliki kondisi awal tertutup hingga switch DIAKTIFKAN. Pada saat itu, kontak akan terbuka dan memutus sirkuit elektrik.

Push Button

Berikut ini adalah contoh dari operation switch:

> Push Button (tombol tekan)

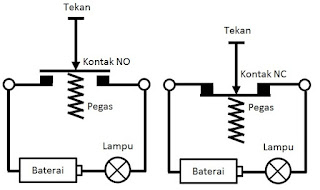

Tombol tekan berfungsi sebagai saklar untuk menghidupkan atau mematikan kontrol listrik. Cara pengoperasiannya dengan menekan knop tombol tekan. Tombol tekan umumnya mempunyai dua jenis kontak yaitu kontak NO dan NC. Gambar 1 adalah symbol Push Button.

Push Button NO NC 1-227x300

Berdasarkan cara kerjanya ada dua jenis tombol tekan :

Momentary contact yaitu tombol tekan yang bekerja pada saat knop ditekan dan apabila knop dilepas maka tombol akan kembali normal.

Maintain contact yaitu tombol tekan yang akan mengunci setelah knop ditekan.

> Selector Switch dan Toggle switch

selector switch 300x300

Selector Switch atau tombol pemilih adalah sakelar yang dapat digunakan untuk memilih 2 kondisi atau lebih. Tombol ini memiliki 1 common yang bisa dianggap sebagai sumber signal listrik utama dan beberapa pilihan kemana signal tersebut akan diteruskan. Gambar di samping menunjukkan contoh dari selector switch.

Toggle switch adalah sakelar yang dilengkapi dengan pengunci dan memiliki 2 pilihan posisi. Gambar di bawah menunjukkan contoh sakelar toggle.
